BIM技术在装配式建筑中的强大功能

 可视化、协调性、模拟性、优化性、可出图性

  在国外,随着BIM在建筑行业得到日益广泛的应用,越来越多的工程建设公司将制造商能否提供支持BIM的三维模型纳入验收标准。在国内,BIM技术作为建筑业生产力革命性技术,随着其技术不断发展成熟,国内BIM技术软件系统、咨询服务需求正在快速增长,BIM的发展前景十分广阔。我们以上海金山华纺预制装配式工程项目中的BIM技术应用为例,研究BIM技术在预制装配式工程项目中应用的价值,推动BIM技术在建筑产业化中的应用。全国BIM等级考试报名入口,加群咨询。全国BIM等级考试学习交流群:813273036

  1、工程案例

  项目:上海金山华纺装配式项目

  地址:上海金山工业区

  举例:子项目6#楼

  预制层:6#楼地下一层,地上十七层,预制范围为地上四~十七层

  预制构件:叠合外墙板、叠合楼板、预制楼梯

  结构体系:预制叠合剪力墙结构

  建筑功能:住宅楼

  2、BIM建模

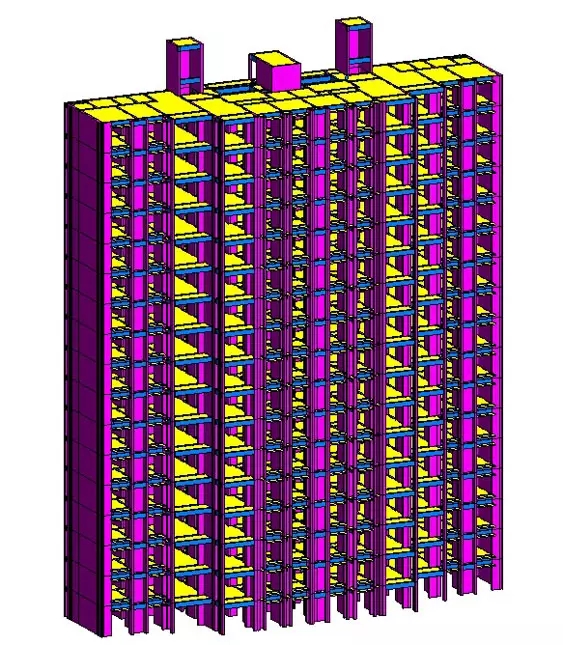

  总体模型

  通过总体模型的建立,可以确定构件拆分范围、确定构件的连接方式和计算总体现浇混凝土量。

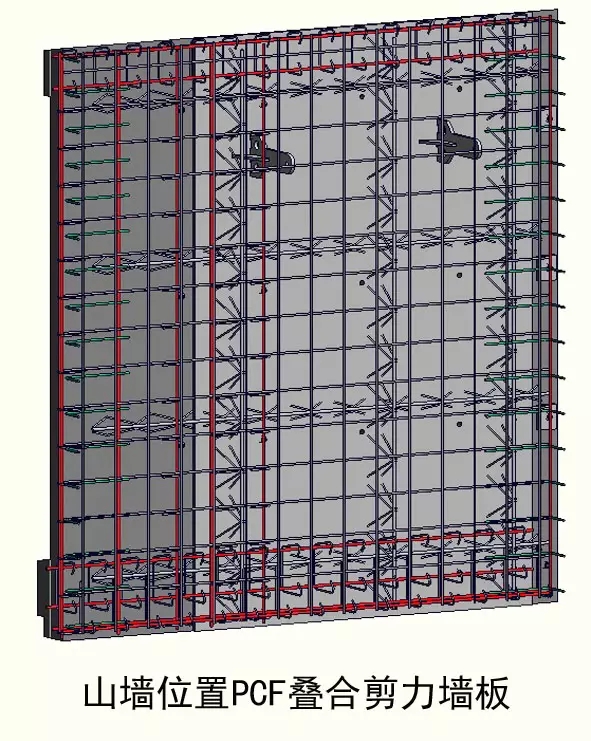

  构件深化

  将各个预制构件深化建模,各个预制构件信息包括:结构钢筋、结构构造钢筋、补强钢筋、桁架筋

  构件深化

  (接上)连接套筒埋件、斜支撑埋件、吊钉、水电预留预埋、窗框门框预埋等。

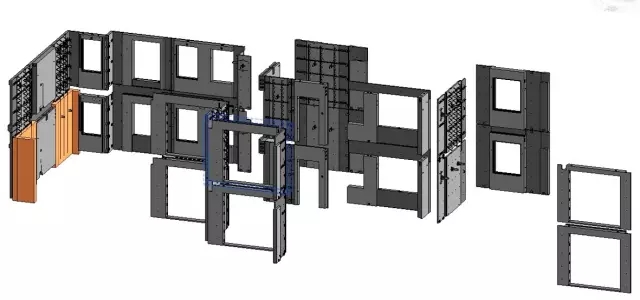

  3、BIM预拼装

  ↑ 预制装配式设计、生产、施工都必须精细化,如果在设计或者生产过程中钢筋的位置出现允许范围以外的偏差,那么就会产生施工时构件对接不上的情况,如构件与构件之间的连接件,如果不精确定位,在施工现场就会出现构件连接不上而造成预制构件无法使用,造成不必要的损失。又或者构件与构件之间的钢筋出现碰撞,在施工现场处理起来都很困难,不仅拖延工期,而且成本大大增加。

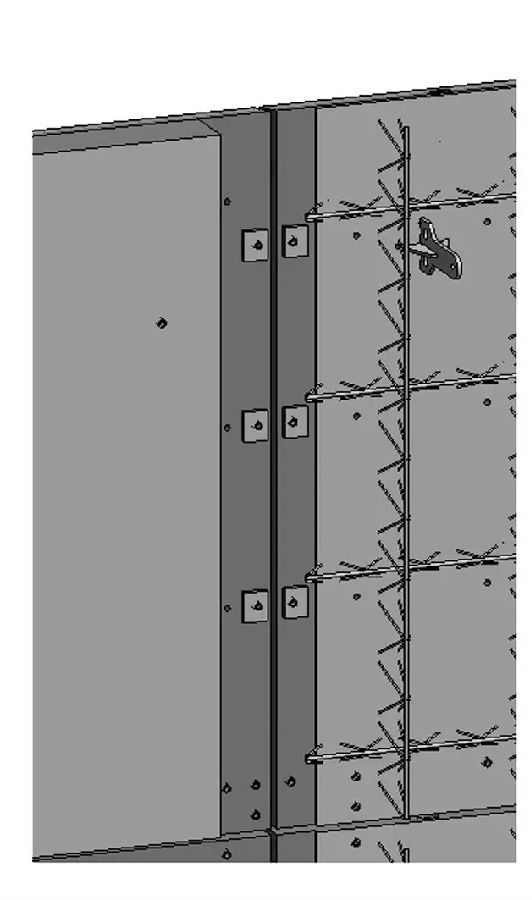

  因此,利用BIM对预制构件进行预拼装,可以有效的避免这类的问题。经过预拼装,我们可以将构件之间的连接件精确定位在一起。

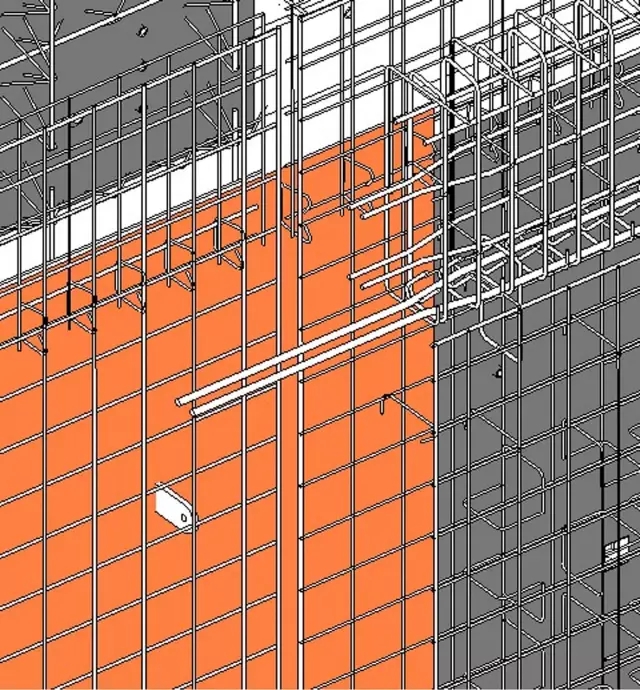

  而且,也可以精确定位构件的钢筋,确保钢筋和钢筋之间不出现碰撞,例如梁底筋和腰筋,为防止和现浇暗柱纵筋碰撞,在工厂提前做好1:6放坡:

来源:建设工程教育网
