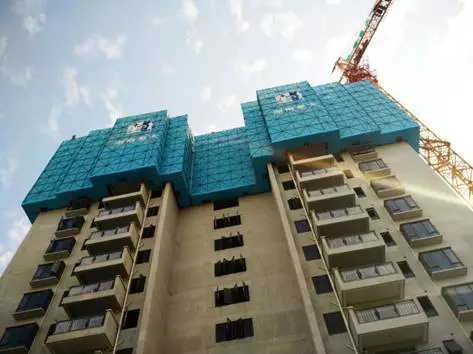

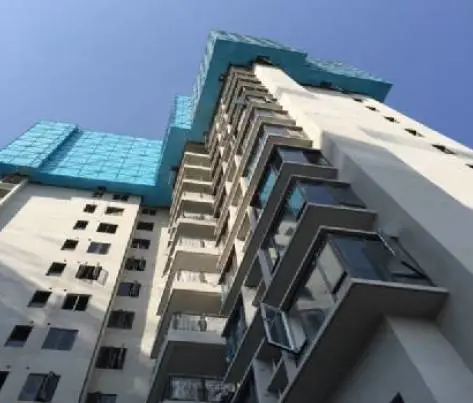

SSGF新建造技术是碧桂园集团推行的全新建造工艺，“SSGF”囊括了自愈合防水、爬架、铝模、全现浇外墙、高精度墙面、预制墙板、楼层节水系统、全穿插施工、高压水枪拉毛、PVC墙纸、整体卫浴、PC预制墙板等12项核心工艺，能缩短工期6~8个月。

碧桂园SSGF新建造技术成套工法

碧桂园SSGF新建造技术以快著称，快的内力源于碧桂园的建筑模块化，预制内墙板即是基于预先精细设计，实现内墙板工厂化预制，现场直接安装，兼具节约资源，安装简便，品质优良等多重优势。

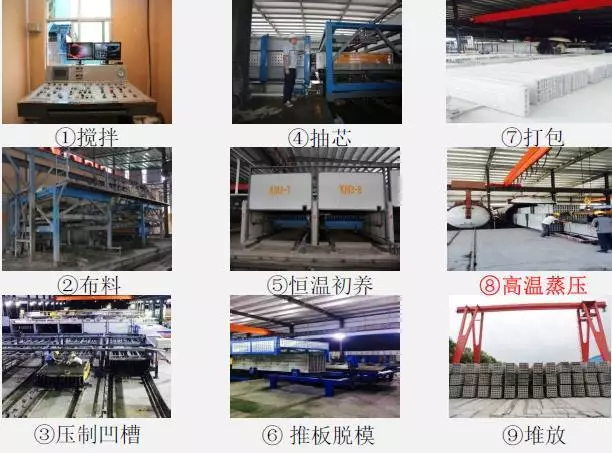

预制墙板由水泥、陶粒、砂、水、外加剂等原料组成，内置冷拔低碳钢筋，经抽芯、高温蒸养等工序制成，具有强度高、耐火隔声等性能特点。它有多种规格和板型，设计、运输、施工方便，可适用各类型建筑内外墙使用（住宅、写字楼、酒店、厂房等）。

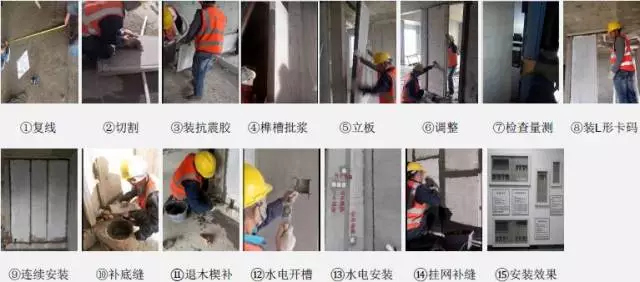

预制内墙板经过预先精密设计，经工厂预制完成后，可直接运抵施工现场安装，辅以干拌砂浆、抗震胶垫、木楔、耐碱网格布等辅材，即可实现便捷安装，一次成型。

建筑外墙上及外墙以外所有传统设计中采用的砌体构件，如：剪力墙结构洞口的填充墙、窗台墙、阳台隔墙、阳台栏板、外立面线条或造型等，全部采用钢筋混凝土构件，与主体结构实现一次现浇。

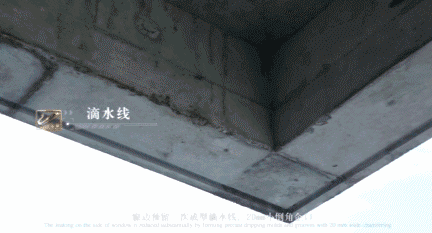

通过铝模及结构拉缝技术实现全混凝土现浇外墙体系，对建筑外门窗洞口、防水企口、滴水线、空调板、阳台反坎、外立面线条等进行优化，主体结构一次浇筑成型，免除外墙二次结构和内外抹灰，实现结构自防水，减少外墙、窗边渗漏等质量隐患。

（1）条板墙面选用壁纸颜色不能过浅，厚度不能太薄；不选光面壁纸，带纹理壁纸效果较好；

（2）壁纸墙面基层可采用大白，腻子产品，因为壁纸是粘贴在面层上的，所以基层（面层）一定要保证强度。

确保SSGF12大新建造技术落地的重要前提之一，即是前期设计必须精确到位，基于新体系的设计要点在于：

1.层数≥22层；

2.建筑外墙做涂料；

3.建筑尽量避免横向线条；

4.新体系包括两种内墙，一种为墙板，一种为高精度砌块；

5.墙板的门垛最小可以做到50mm；

6.做墙板的项目内保温材料用XPX保温板，做高精度切块用YT无机保温砂浆；

7、防火栓尺寸；

8、强弱电井尺寸；

9、电梯资料。

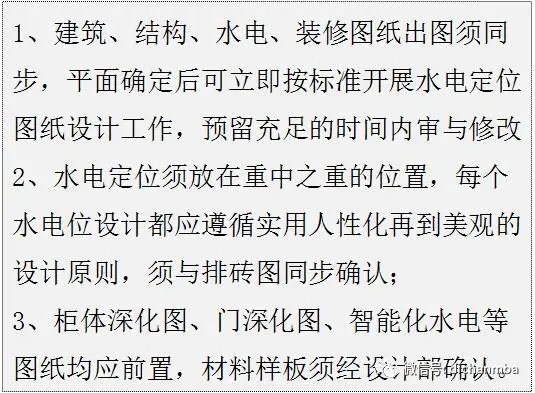

1、改变传统先出样板房再出货量图的模式，直接按标准出货量图，对出图时间与图纸质量要求更高。

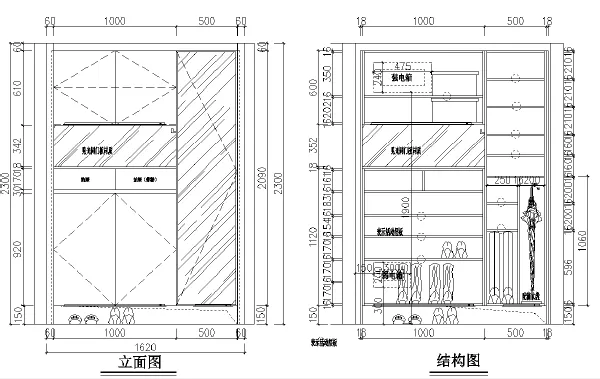

2、要求室内装修水电精确定位；交标柜体深化图前置倒推水电定位；强弱电线管楼板预埋，给水管天花内穿梁敷设；室内预埋孔洞精确定位。

3、户内房间门须设置门头至梁底。

4、瓷砖铺贴踢脚线如不能暗藏，应选用薄板砖铺贴，注意墙地砖铺贴高度尺寸。

  新体系设计经验总结

3碧桂园装配式构件工艺  碧桂园装配式PC构件

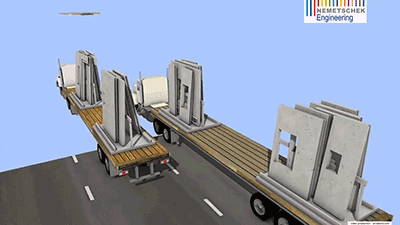

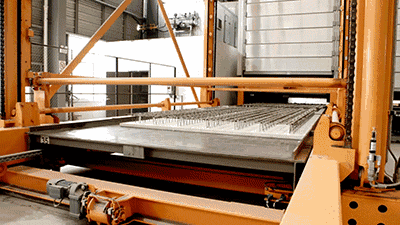

装配式混凝土结构，是相对于常见现浇混凝土结构而言，就是在工厂预制好混凝土构件，包括梁、板、柱、墙等，然后运输至现场进行吊装拼接，最终完成建筑物的现代建造产品。按照产品功能划分，类型包括：预制承台模、预制地梁模、PC保温屋面板、PC路面铺贴、PC生活部品、飘窗、叠合楼板等。
